Конструктор стен · бесплатно

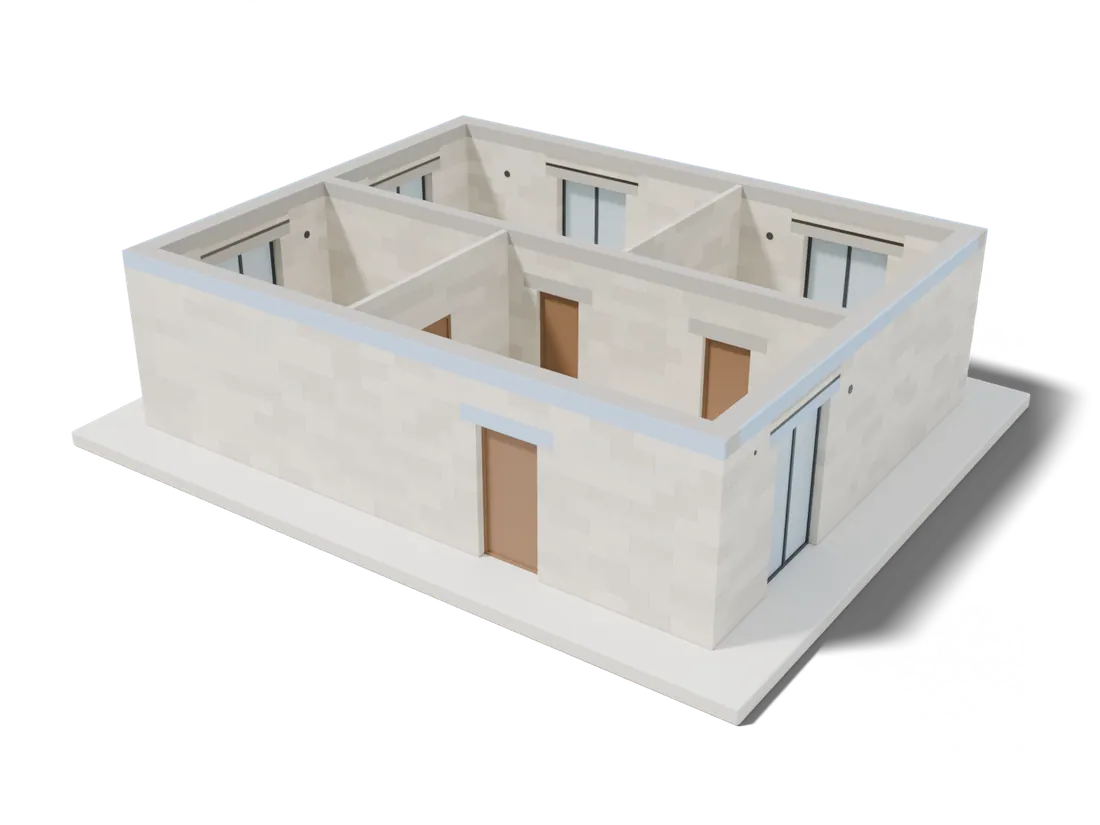

Коробка дома — от первого ряда до пояса
Наружные и внутренние стены, перегородки и проёмы — по плану и под любым углом. Кладка по рядам с подрезкой, перемычки и пояса под нагрузку, сейсмика района — закупка и смета из одного расчёта.
- Бесплатно
- 19 систем стен
- 110 проверок на дом
- Толщина
- 375 мм
- 1 м² весит
- 225 кг
- R голой стены
- 2,47
- Материалы за м²
- 4 594 ₽

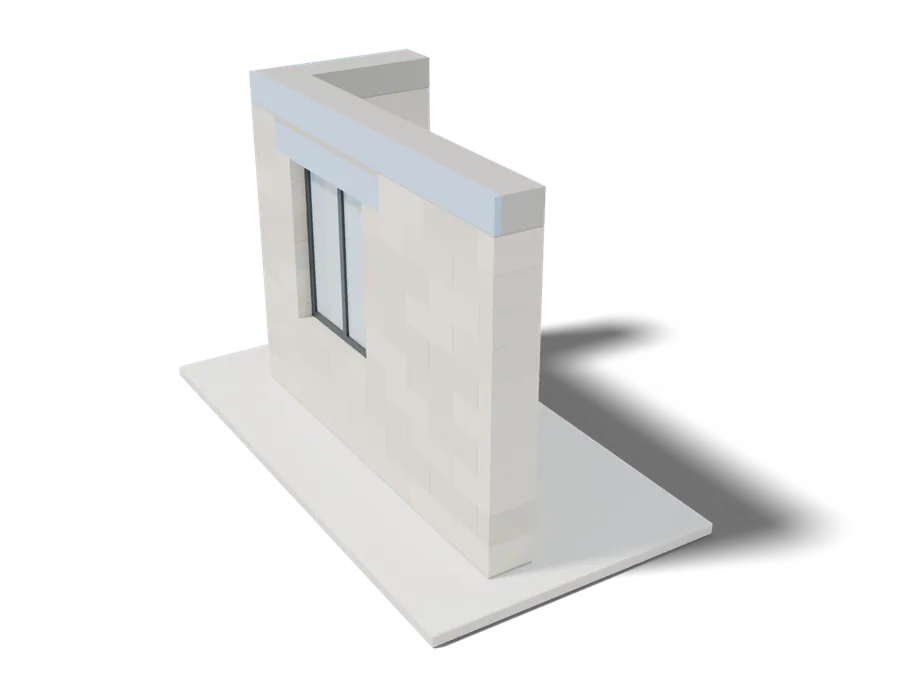

Газобетон D500, 375 мм. Материалы на 1 м² стены — типовой дом 10 × 8 м без перегородок, цены — РФ (средний), ориентировочно

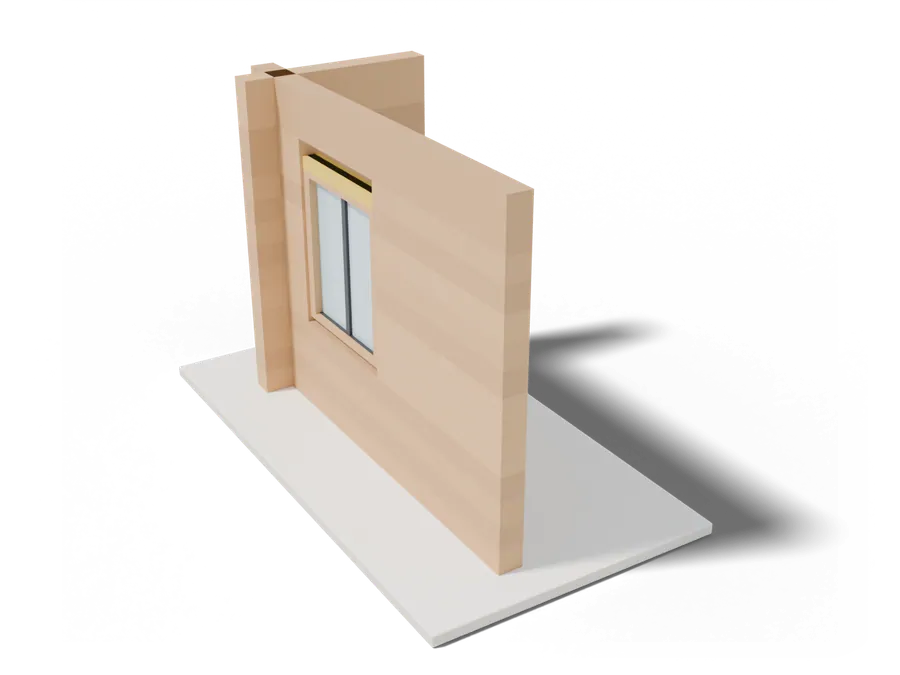

Из чего строить коробку.
Вес, тепло и цена — рядом.
Одна и та же коробка 10 × 8 м из разных материалов: сколько весит метр стены на фундаменте, сколько тепла держит голая стена и во что обходится.
Сравнить по

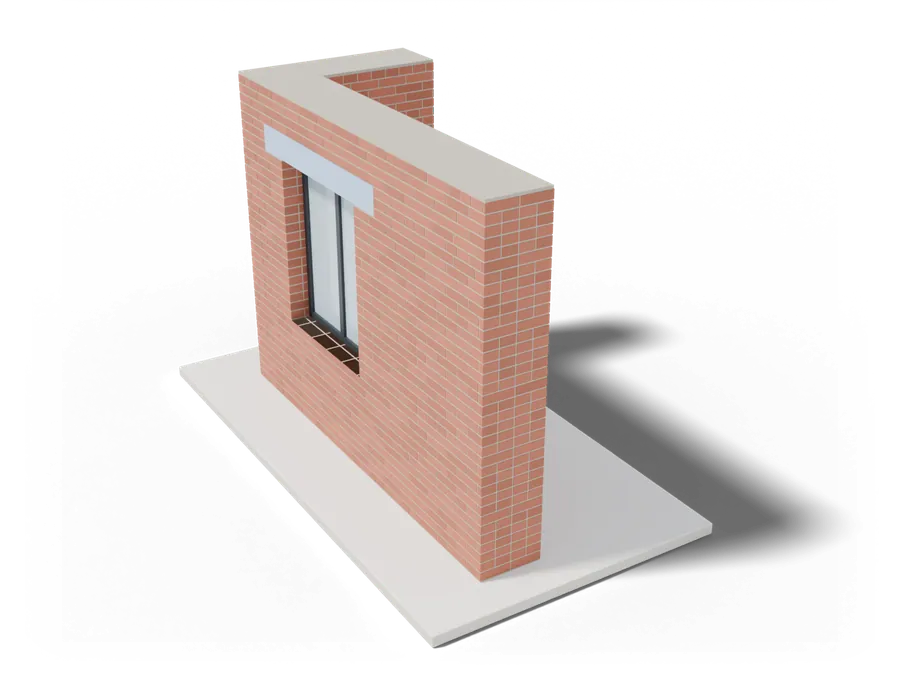

Масса 1 м² несущего слоя — та, что давит на фундамент: кирпич тяжелее газобетона в четыре раза, а от этого зависят лента и арматура.
Числа — из ядра конструктора стен: та же система, что на экране создания и в смете
Над проёмом —
какая перемычка?
Монолит, U-блоки, сборная железобетонная или стальные уголки: над тем же окном каждая получает свою нагрузку, своё сечение и свою цену.
Ширина проёма
Окно первого этажа в наружной стене из газобетона D500 375 мм: дом 10 × 8 м, два этажа, сверху — пояс, перекрытие и кровля. Ядро подбирает сечение каждого вида и проверяет прочность, прогиб и опирание.
- до 80 % несущей способности — с запасом
- 80–100 % — на пределе
- не проходит проверку
23,3кН/м — расчётная нагрузка на перемычку над проёмом 1,8 м
- Монолитная+3 609 ₽бетон 0,19 м³ в опалубке90 %
Монолитная перемычка: 2⌀10 снизу, загрузка 90 % · опирание 250 мм · утеплитель XPS 50 мм снаружи
СП 63.13330.2018, п. 8.1.8, 8.1.9, 8.1.33 - В U-блоках+6 115 ₽5 U-блоков · бетон 0,1 м³80 %
Перемычка в U-блоках: 3⌀10 снизу, загрузка 80 % · опирание 250 мм · утеплитель XPS 50 мм снаружи
СП 63.13330.2018, п. 8.1.8, 8.1.9, 8.1.33 - Сборная ЖБ (ПРБ)дешевле всех1 × ПРБ 5.25-2781 %
1 × ПРБ 5.25-27 (2,46 м), загрузка 81 % · опирание 330 мм · утеплитель XPS 50 мм снаружи
СП 15.13330.2020, п. 9.53 · ГОСТ 948-2016 - Стальные уголки+16 183 ₽3 уголка 100×8 · 85 кг80 %
3 × уголок 100×8: изгиб 80 %, смятие газобетона под полкой 50 % · опирание 250 мм · утеплитель XPS 50 мм снаружи
СП 16.13330.2017, п. 8.2.1 · СП 15.13330.2020, п. 9.53 · СП 339.1325800.2017, п. 6.2.5 · СП 20.13330.2016, табл. Д.1, поз. 6 и 2а
«Дороже» — стены целиком с этой перемычкой над окном: материалы и работы, цены — РФ (средний)
Сейсмика района —
что добавится в стенах
Пояса по всем несущим стенам, сердечники в углах и примыканиях, предел этажности и шага стен. Балл района конструктор берёт по городу и сразу пересчитывает стены.
Город
Тот же дом 10 × 8 м, два этажа из газобетона D500 375 мм. Балл района — по карте А ОСР-2015 (СП 14.13330.2018, прил. А), грунт категории II.
Что требует СП 14 в стенах
- Антисейсмические пояса в уровне каждого перекрытия и покрытия по всем несущим стенам (СП 14.13330.2018, п. 6.14.11, 6.14.12)
- Перемычки на всю толщину стены, заделка 350 мм (проём шире 1,5 м), 250 мм, в ненесущих стенах 200 мм (СП 14.13330.2018, п. 6.14.16)
- Сетки в сопряжениях стен: не менее 1 см², длина 1,5 м, через 700 мм по высоте (СП 14.13330.2018, п. 6.14.13)
- Раствор с добавками, повышающими сцепление; блоки — раствор не ниже М50 или клей; вертикальные швы заполнять (СП 14.13330.2018, п. 6.14.1, 6.14.4)
- Нахлёст арматуры на 30 % длиннее, хомуты не тоньше 6 мм, рабочая арматура A500С (СП 14.13330.2018, п. 6.7.3, 6.7.12, 6.7.15)
- Перегородки: зазор не менее 20 мм по верху и торцам с упругим заполнением, без пристрелки дюбелями (СП 14.13330.2018, п. 6.5)
- Окна: закалённое или многослойное стекло (СП 14.13330.2018, п. 6.20.9а)
7баллов · Краснодар
- Сердечники
- 20 шт.
- Бетон
- +4,1 м³
- Арматура
- +302 кг
- К стенам
- +96 200 ₽
Замечаний нет по проверкам сейсмики: меры выше уже в расчёте и смете.
«Краснодар»: район 7 баллов по карте А ОСР-2015 (СП 14.13330.2018, прил. А (ОСР-2015), с. 79); грунт категории II — расчётная сейсмичность площадки 7 баллов (СП 14.13330.2018, табл. 4.1)
Расчёт предварительный: ориентир для оценки стоимости и закупки. Схемы и 3D поясняют расчёт и не являются проектной документацией. Расчётную сейсмичность площадки уточняют сейсмическим микрорайонированием.
Схемы к расчёту23 схемы: от плана этажа
23 схемы: от плана этажа
до ведомости проёмов
Схемы, разрезы и 3D объясняют расчёт: что посчитано, где и сколько. Это не проектная документация.
- Схемы в PDF
- Закупка в Excel
- 3D-модель

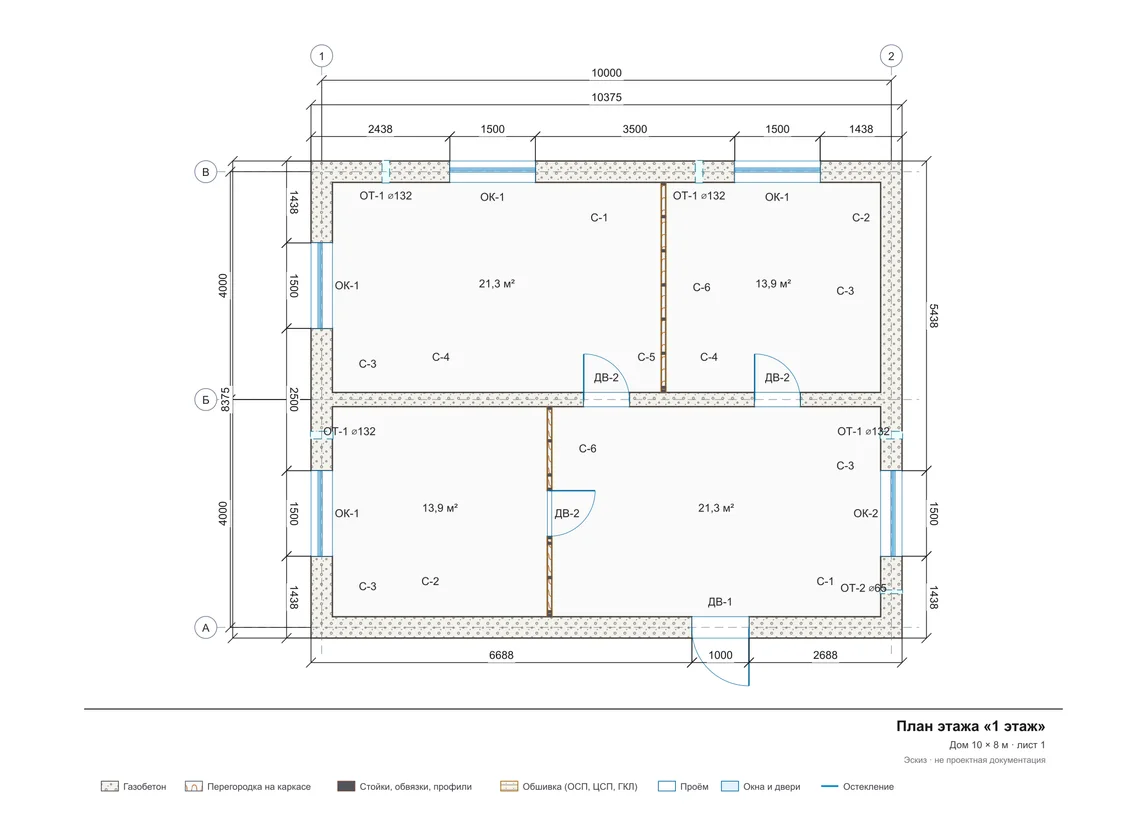

План этажастены, проёмы, марки

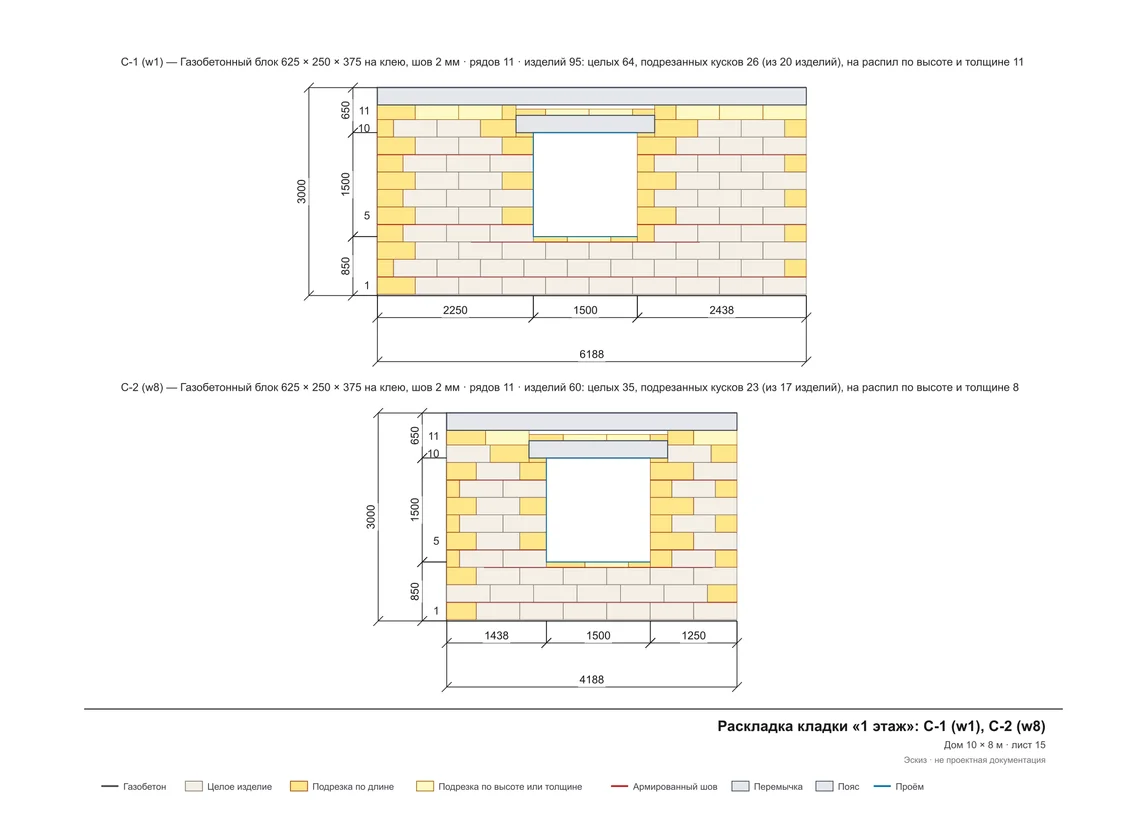

Раскладка кладкиряды и подрезка

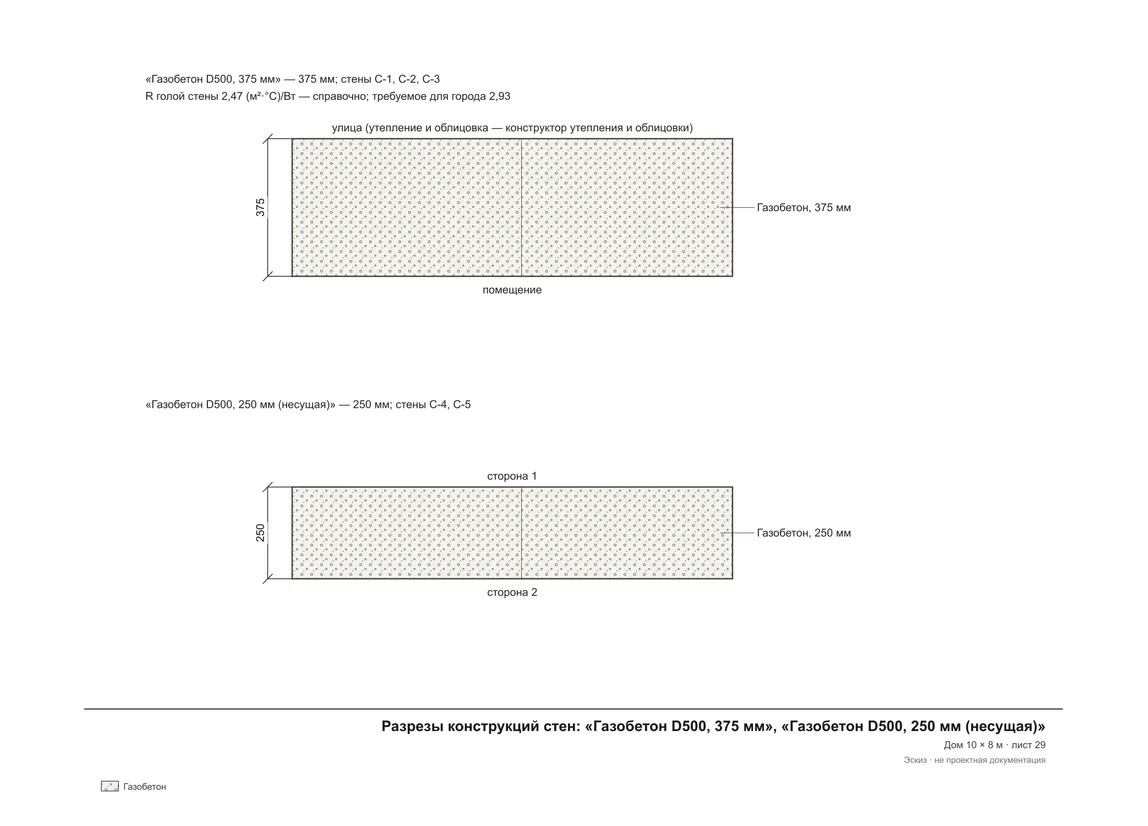

Разрезы конструкцийслои и толщины

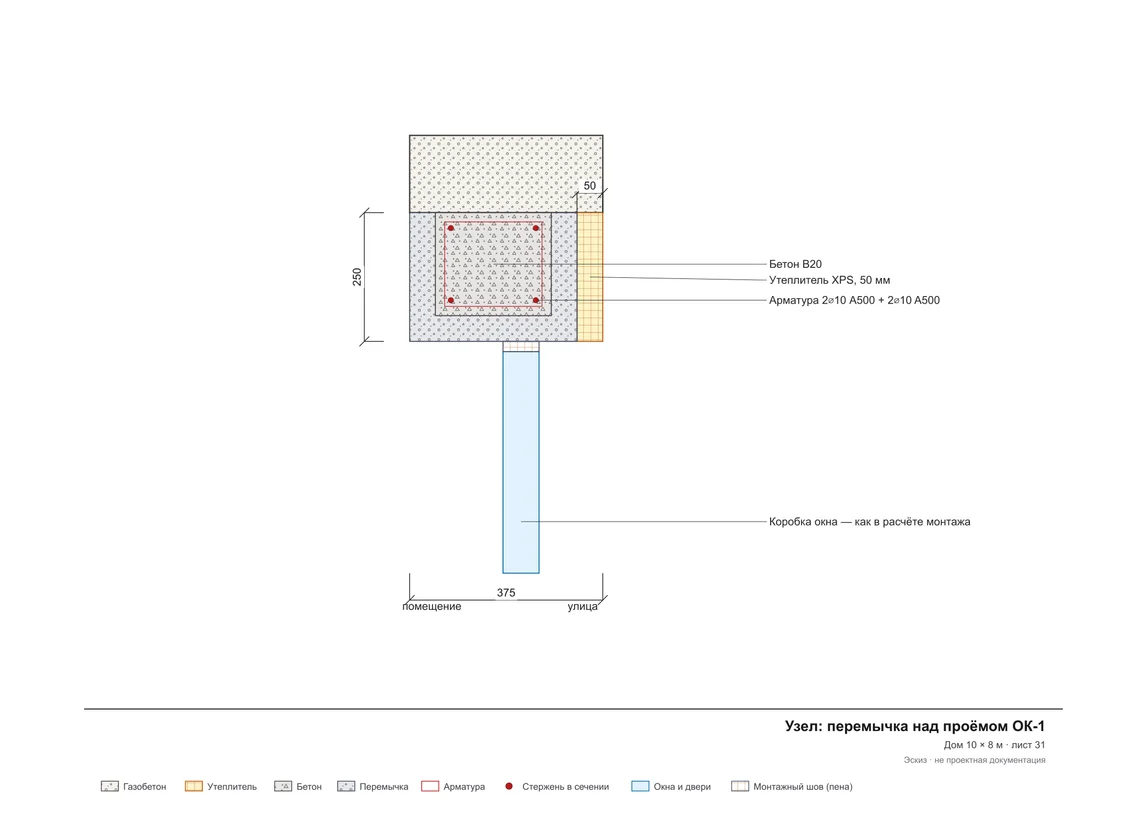

Узел: перемычка над проёмомопирание и утепление

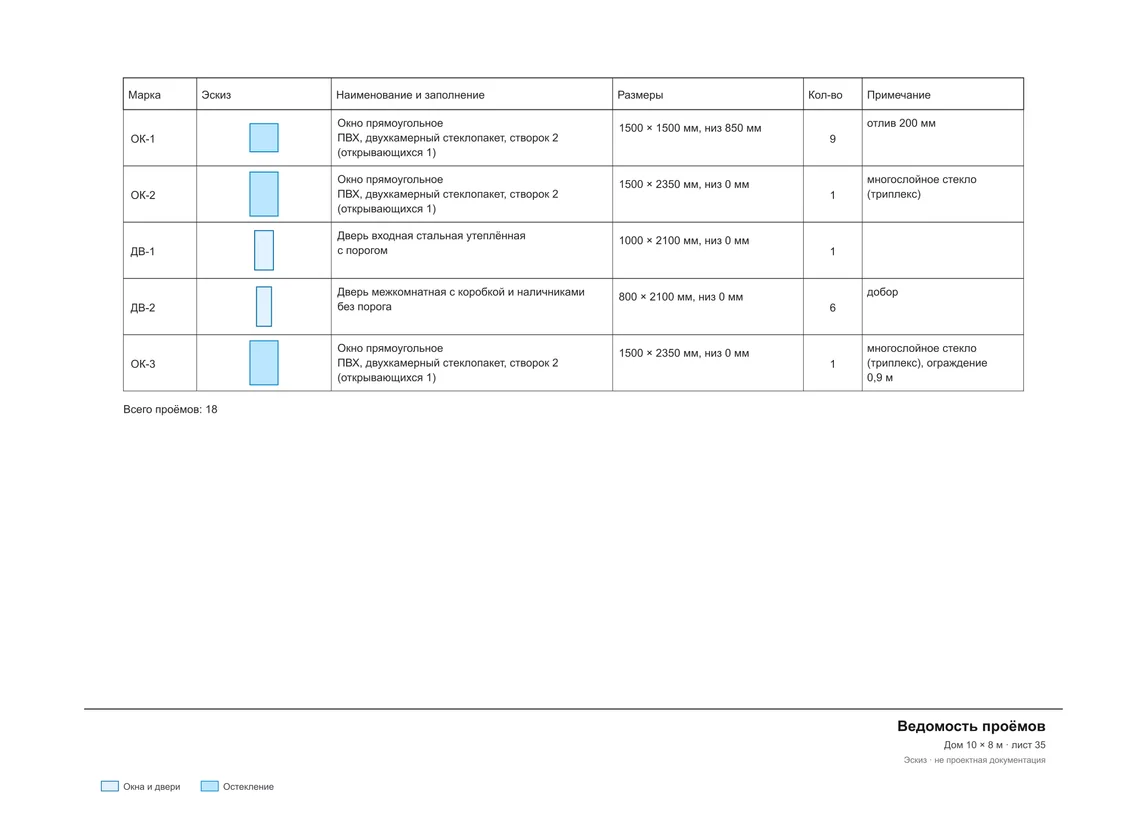

Ведомость проёмовокна и двери Смета стен по разделам Кладка 542 995 ₽ Клей и растворы 24 002 ₽ Армирование кладки 59 286 ₽ Каркас 792 ₽ Утеплитель 27 900 ₽ Перегородки 24 735 ₽ Перемычки 28 359 ₽ Пояса 51 330 ₽ Опалубка 33 240 ₽ Окна 269 710 ₽ Двери 38 000 ₽ Монтаж проёмов 35 059 ₽ Крепёж и связи 1 500 ₽ Отверстия и гильзы 2 800 ₽ Работы 610 166 ₽ Итого 1 749 874 ₽ Сметаориентировочно · свои цены
Закупка без «примерно»
Блоки — по раскладке рядов с подрезкой, клей — по швам, арматура — по раскрою хлыстов, бетон поясов и перемычек — с запасом на заказ. Дом 10 × 8 м, два этажа, газобетон D500 375 мм, Москва.
| Материал | Как посчитано | Количество |
|---|---|---|
| Газобетонный блок 625 × 250 × 375 D500 | 625 × 250 × 375 мм; поддон 32 шт | 1 159 шт |
| Газобетонный блок 625 × 250 × 250 D500 | 625 × 250 × 250 мм; поддон 48 шт | 334 шт |
| Клей для тонкошовной кладки | шов 2 мм | 1 175 кг · 47 мешков по 25 кг |
| Раствор кладочный цементно-песчаный М100 | М100 | 0,62 м³ |
| Арматура A500С ⌀10 | ГОСТ 34028-2016, хлыст 11,7 м; 0.617 кг/м | 382 кг · 53 шт. (хлыст 11,7 м) |
| Арматура А500С ⌀8 | хлыст 11,7 м | 527 м · 45 хлыстов по 11,7 м |
| U-блок газобетонный 500×250×375 | несъёмная опалубка перемычки | 2,2 м³ · 47 шт (500×250×375) |
| U-блок газобетонный 500×250×250 | несъёмная опалубка перемычки | 0,38 м³ · 12 шт (500×250×250) |
| Бетон B20 | тяжёлый бетон, класс по прочности на сжатие | 8,7 м³ |
| Минеральная вата, лёгкие плиты для перегородок 75 мм | заполнение полости каркаса 75 мм | 3,6 м³ · 10 шт. (упаковка 0,4 м³) |
| Плиты XPS 50 мм | толщина 50 мм | 1,3 м³ · 26 м² (50 мм) |
Утепление снаружи и облицовку стен считает конструктор утепления и облицовки: он берёт эти стены как основание.
Почитать и посчитать отдельно
Частые вопросы
Это бесплатно?
Да. Конструктор стен, закупка, схемы и 3D бесплатны. Регистрация нужна, только чтобы сохранить проект.
Это проектная документация?
Нет. Planerio — сервис расчёта стоимости и проверки конструкции. Схемы, разрезы и 3D показывают, как и что посчитано, чтобы было понятно, откуда каждое число. Проектную и рабочую документацию они не заменяют.
Какие стены можно посчитать?

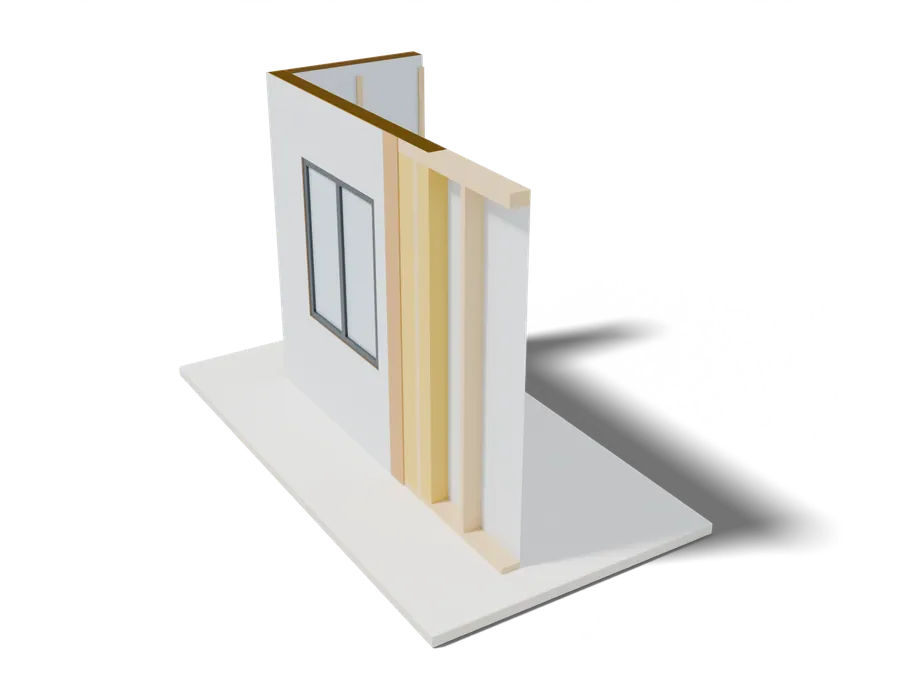

Кладку из газобетона, пеноблока, керамических блоков, кирпича и керамзитобетонных камней, деревянный каркас, СИП и ЛСТК, брус и бревно, а ещё перегородки из гипсокартона, пазогребневых плит, блоков и кирпича. Стены рисуются под любым углом, наружные и внутренние определяются по плану.
Как считаются перемычки?
Над каждым проёмом — монолитная, в U-блоках, сборная железобетонная или из стальных уголков. Нагрузка собирается от кладки, пояса и перекрытия над проёмом, сечение, опирание и прогиб проверяются, а в смету идёт ровно то, что посчитано.
Что меняется в сейсмическом районе?
Балл берётся по городу и карте ОСР-2015 из СП 14.13330.2018 с изменениями № 2–4. С 7 баллов появляются антисейсмические пояса по всем несущим стенам, сердечники в углах и примыканиях, ограничения этажности и шага стен — всё это видно в проверках и смете.
А утепление и облицовка?
Их считает отдельный конструктор утепления стен и облицовки: он берёт стены как основание и подбирает утеплитель под ваш город. Конструктор стен показывает R голой стены справочно и утепляет снаружи только пояса и перемычки.
Можно ли продолжить в планировщике дома?
Да: стены становятся слоем дома — контур, проёмы и этажи берутся из плана, а смета собирается одна на весь дом.
15 минут
Посчитайте свои стены
План, материал и город — остальное Planerio сделает сам.
