Конструктор электрощита · бесплатно
Электрощит, собранный по группам дома
Автоматы, УЗО и дифавтоматы — по комнатам и технике. Раскладка по DIN-рейкам, однолинейная схема, наклейки и список для покупки — из одного расчёта. Собирает и подключает щит электрик.
- Бесплатно
- 6 типовых объектов
- Сотни проверок
DIN-рейки · 4 × 12 модулей
17 аппаратов на 12 групп
Шины N и PE · 3 гребёнки

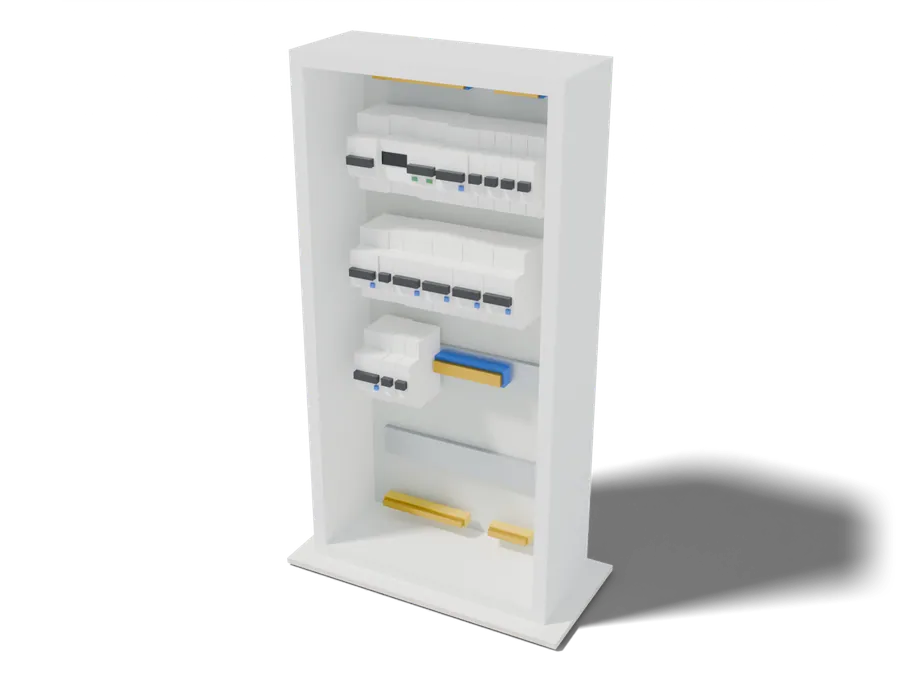

Пример расчёта · частный дом, 1 фаза
- Вводной автомат40 А
- Групп12
- Модулей32 из 48
- Проверок297 · замечаний нет
- Щит и работы24 445 + 18 950 ₽
43 395 ₽щит с монтажом, ориентировочно
От студии до дома
на три фазы
Выберите объект — Planerio разложит группы, подберёт защиту и корпус с запасом модулей. Каждое значение можно поменять в конструкторе.
Объект
12групп · вводной автомат 40 А
32 из 48 модулей · запас 16
- Аппаратов
- 17
- Проводов в щите
- 24
- Щит с монтажом
- 43 395 ₽
- Свет дома
- Свет на улице
- Розетки комнат
- Розетки второго этажа
- Розетки кухни 1
- Розетки кухни 2
- Духовой шкаф
- Ванная
- Стиральная машина
- Водонагреватель
- Насос
- Розетки на улице
Замечаний нет по 297 проверкам. 1 совет — в конструкторе.
Корпус навесной металлический 4 × 12 мод. (48 мод.)
Схемы к расчётуОднолинейная схема
Однолинейная схема
и наклейки на аппараты
Схема и раскладка объясняют расчёт: какие аппараты, на какие группы и почему. Это не проектная документация — сборку и подключение выполняет электрик, подключение к сети — по условиям сетевой организации.
- Схема в PDF
- Наклейки
- Список в Excel
Однолинейная схемачастный дом, 1 фаза Смета щита Аппараты 15 630 ₽ Шины 1 096 ₽ Корпус 4 200 ₽ Гребёнки 1 790 ₽ Провод в щите 1 314 ₽ Наконечники и маркировка 415 ₽ Монтаж щита 18 950 ₽ Итого 43 395 ₽ Смета щитаориентировочно · свои цены
Список для покупки
Что именно купить — с номиналом, характеристикой и количеством. Частный дом, 1 фаза.
| Аппарат | Для чего | Количество |
|---|---|---|
| Автоматический выключатель ВА47-29 1P C10 4,5 кА | свет дома, свет на улице | 2 шт. |
| Автоматический выключатель ВА47-29 1P C16 4,5 кА | розетки комнат, розетки второго этажа, розетки кухни 1, розетки кухни 2, духовой шкаф | 5 шт. |
| Автоматический выключатель ВА47-29 2P C40 4,5 кА | ввод | 1 шт. |
| Дифавтомат АВДТ32 1P+N C16 10 мА, тип AC | ванная | 1 шт. |
| Дифавтомат АВДТ32 1P+N C16 30 мА, тип AC | стиральная машина, водонагреватель, насос, розетки на улице | 4 шт. |
| УЗО ВД1-63 2P 40 А 30 мА, тип AC | розетки, розетки кухни, духовой шкаф | 2 шт. |
| Реле напряжения IEK 1Ф 40 А | реле u | 1 шт. |
| УЗИП ОПС1-C 1P+N, класс II, In 20 кА | узип | 1 шт. |
| Корпус навесной металлический 4 × 12 мод. (48 мод.) | 4 ряда по 12 модулей | 1 шт. |
Почитать и посчитать отдельно
Частые вопросы
Это бесплатно?
Да. Конструктор щита, однолинейная схема, наклейки и список для покупки бесплатны. Регистрация нужна, только чтобы сохранить проект.
Это проектная документация?
Нет. Planerio — сервис расчёта стоимости и проверки. Схема и раскладка показывают, как и что посчитано. Сборку и подключение выполняет электрик, подключение к сети — по условиям сетевой организации.
Что проверяется?
Ввод и вводной автомат, защита групп и кабелей линий, УЗО и дифавтоматы, провода и клеммы в щите, гребёнки, размещение и запас модулей, баланс фаз — сотни проверок на одну сборку.
Я не электрик — разберусь?
Да. Щит собирается из ответов на простые вопросы, у каждого аппарата написано, что он делает, а проверка объясняет ошибки словами и предлагает исправление.
Можно ли поменять аппараты?
Да: серию производителя, номиналы, порядок на рейках и группы — схема, раскладка и список для покупки пересчитаются вместе.
Как щит связан с домом?
В планировщике группы щита берутся из комнат и техники дома, а щит становится разделом «Инженерия» в общей смете.
5 минут
Соберите свой щит
Выберите объект и проверьте группы — остальное Planerio сделает сам.
