Конструктор фундамента · бесплатно
Фундамент под мороз и грунт вашего города
Лента, плита, УШП или сваи — с промерзанием по 551 городу, армированием, опалубкой, подушкой и отмосткой. Закупка, схемы и 3D — за 15 минут.
- Бесплатно
- 551 город
- Без регистрации

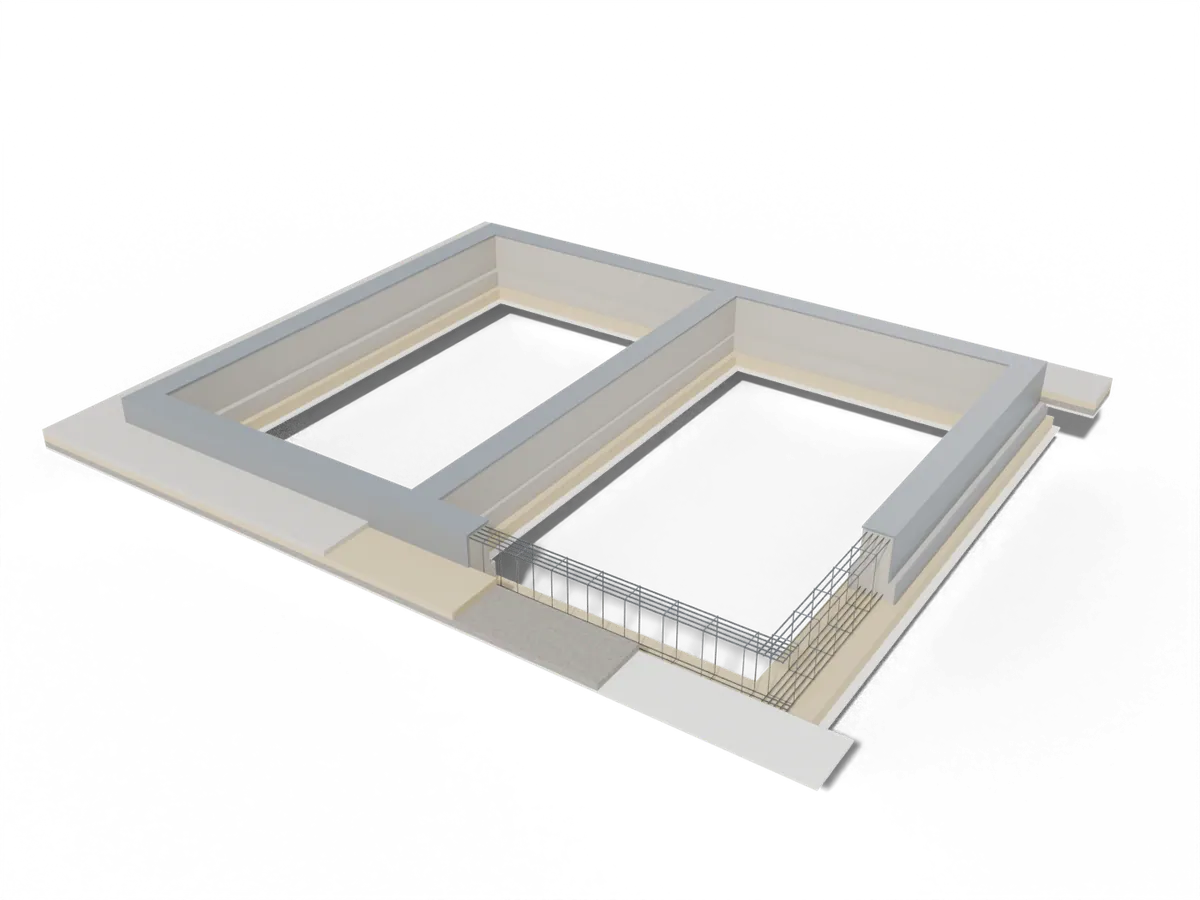

Арматурный каркас — по 5 стержней диаметром 10 мм сверху и снизу, хомуты 8 мм через 50 см
Подушка · песок 200 мм
Отмостка · 4 слоя
Мороз и грунт вашего города.
Не глубже, чем нужно.
Под отапливаемым домом грунт промерзает меньше, чем в чистом поле. Planerio считает обе глубины по СП и не закапывает лишний бетон.
ГородГрунт под подошвой
Дом отапливаемый, пол по грунту, +20 °C внутри. В конструкторе — 551 город, тип пола, подвал и уровень грунтовых вод.
- В поле · d_fn
- 1,03 м
- Под домом · d_f
- 0,51 м
Подошва ленты — не мельче 0,51 м: на 0,51 м меньше земли и бетона, чем «ниже промерзания в поле».
СП 131.13330.2025, табл. 7.1 · СП 22.13330.2016, п. 5.5.3, ф. (5.3), табл. 5.2 (k_h = 0,5)
Честные проверки.
Без «всё хорошо» на всякий случай.
Что посчитано — с пунктом СП. Что близко к пределу — с числами. Что требует изысканий — так и написано.
Глубина заложения по промерзанию
Подошва на 0,55 м — не мельче требуемой 0,51 м (грунт под подошвой — суглинок; УГВ не глубже d_f + 2 м (не известен — принят неблагоприятный случай)).
СП 22.13330.2016, п. 5.5.5, табл. 5.3Устойчивость на касательные силы пучения
Пазухи засыпаются непучинистым песком (п. 6.8.12): касательные силы пучения на боковых гранях не возникают.
СП 22.13330.2016, п. 6.8.6, 6.8.12Давление под подошвой (предварительно)
Наибольшее давление 76 кПа под стеной С1 при R = 78 кПа. Запас около 2 % — число видно сразу, а не после стройки.
предварительно, без изысканий · СП 22.13330.2016, п. 5.6.7Осадка
Осадка не посчитана: для неё нужен модуль деформации грунта E — его дают изыскания (испытание штампом или компрессия). По виду грунта без изысканий осадку не считают; прочность основания при этом проверена.
нужны данные изысканий
Расчёт предварительный: ориентир для оценки стоимости и закупки. Схемы и 3D поясняют расчёт и не являются проектной документацией. Для фундамента особенно важны изыскания грунта.
Схемы к расчёту10 схем: от плана
10 схем: от плана
до геологической колонки
Схемы, разрезы и 3D объясняют расчёт: что посчитано, где и сколько. Это не проектная документация.
- Схемы в PDF
- Закупка в Excel
- 3D-модель

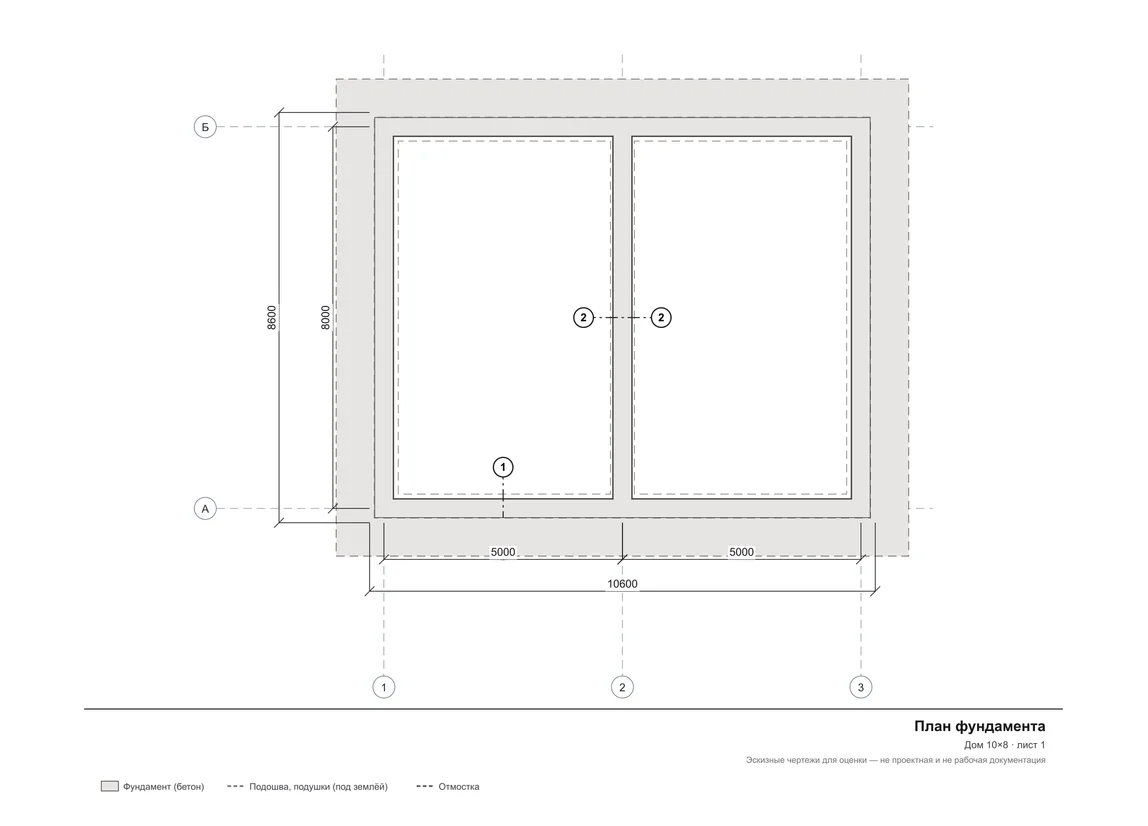

План фундаментаоси и размеры
Разрез 1–1: наружные стеныслои и отметки

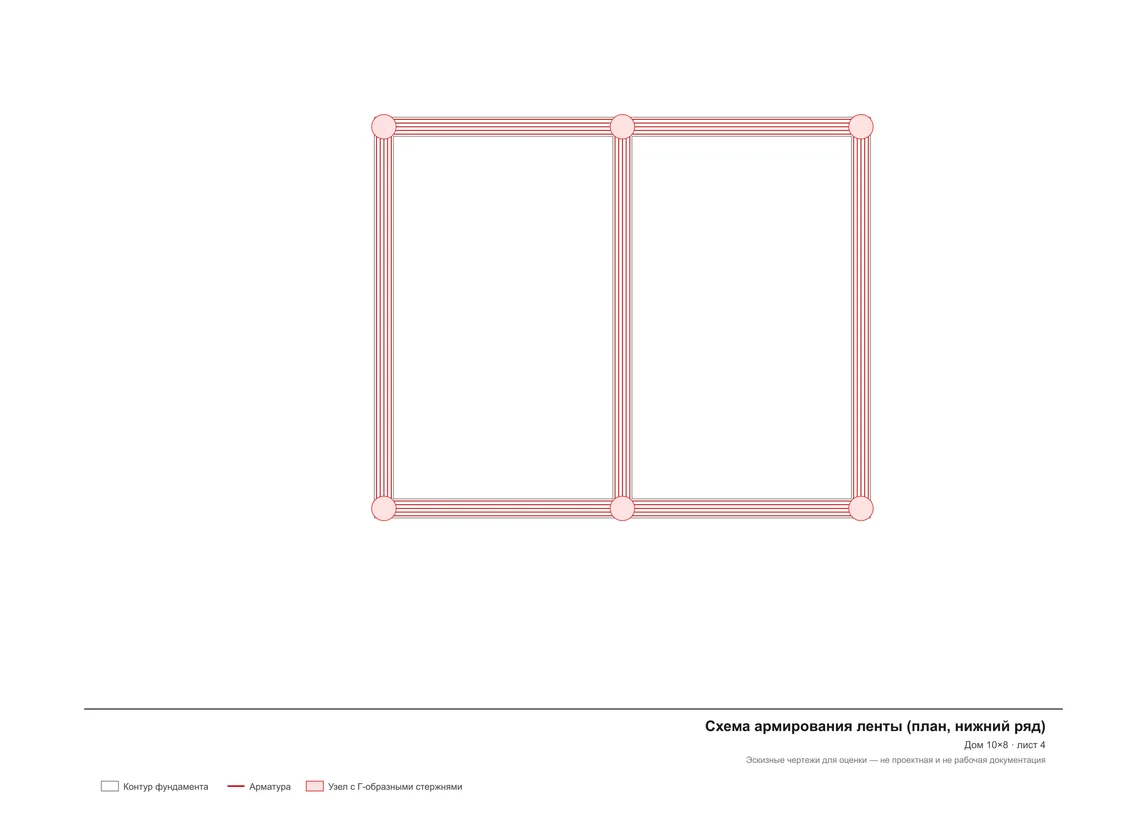

Схема армирования лентынижний ряд

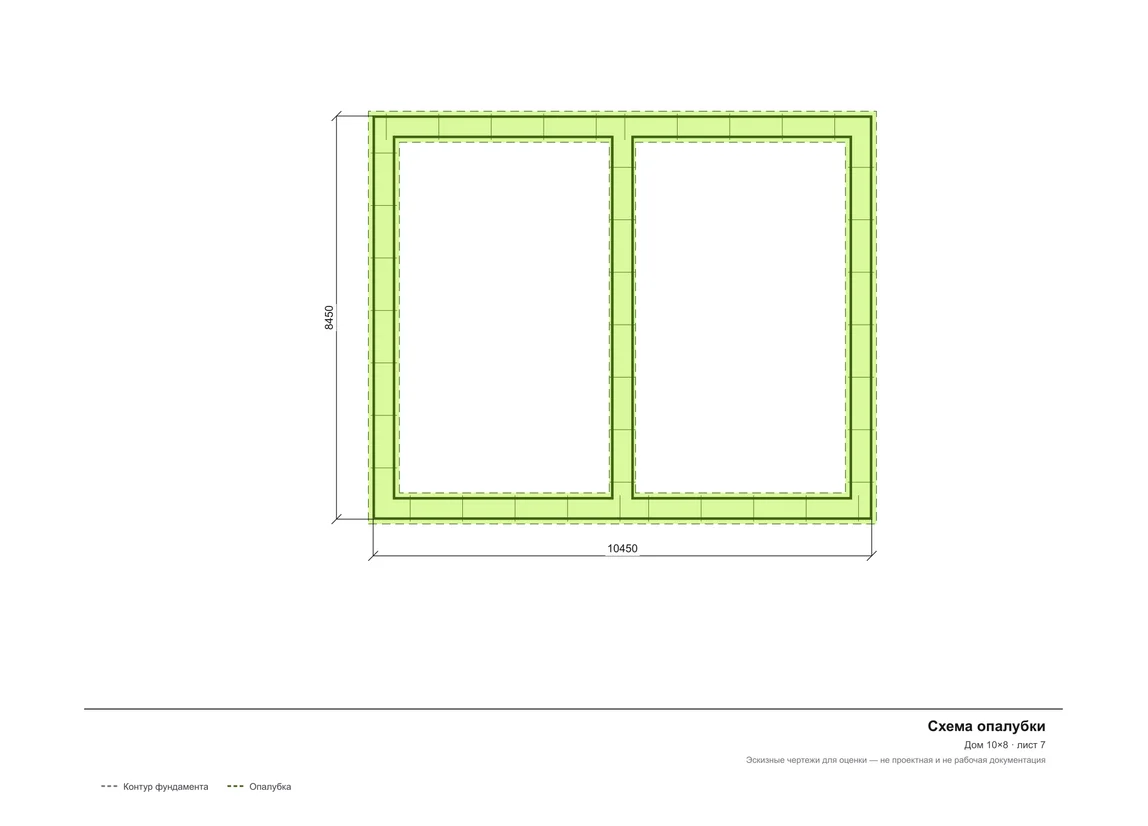

Схема опалубкищиты и стяжки

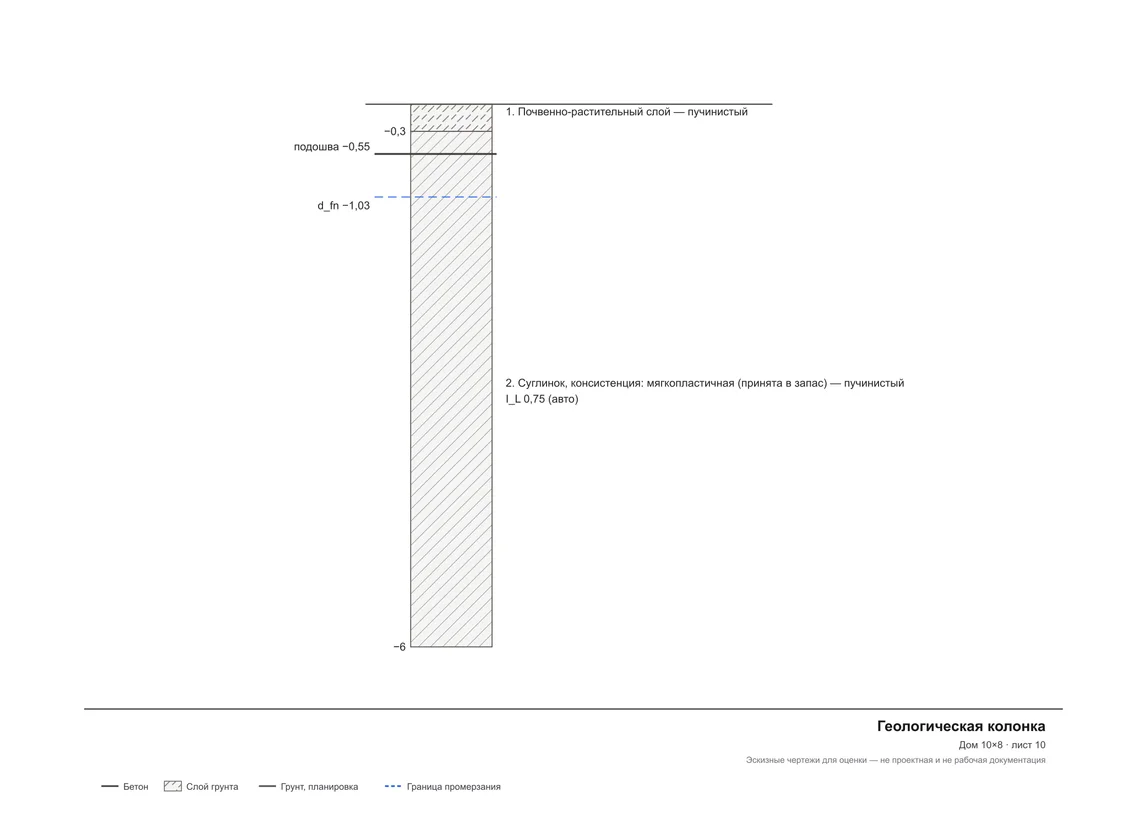

Геологическая колонкаслои грунта Смета фундамента по разделам Бетон 125 370 ₽ Арматура 47 394 ₽ Вязальная проволока и фиксаторы 2 825 ₽ Подготовка основания 12 045 ₽ Земляные работы 44 670 ₽ Отмостка 40 100 ₽ Опалубка 102 177 ₽ Гидроизоляция 29 100 ₽ Работы 214 291 ₽ Итого 617 972 ₽ Сметаориентировочно · свои цены
Закупка без «примерно»
Арматура — по раскрою хлыстов, бетон — с запасом на заказ миксера, песок — с уплотнением. Лента 10,6 × 8,6 м по наружным граням под двухэтажный дом из газобетона, глубина подошвы 0,55 м.
| Материал | Как посчитано | Количество |
|---|---|---|
| Бетон ленты B25 (М350) F150 W6 | 18,93 м³ в деле, заказ миксером | 19,9 м³ |
| Арматура A500 Ø10 | хлыст 11,7 м, 868,7 м по раскрою | 548,2 кг · 76 хлыстов по 11,7 м |
| Арматура A240 Ø8 | хлыст 11,7 м, 218,2 м по раскрою | 101,6 кг · 22 хлыстов по 11,7 м |
| Проволока вязальная Ø1.2 мм | 0,3 м на узел, 2633 узлов | 7,5 кг |
| Фиксаторы «стульчик» и «звёздочка» | под нижнюю арматуру и боковой защитный слой | 122 + 204 шт. |
| Песок подготовки | 200 мм с уплотнением, выступ 100 мм | 8,2 м³ |
| Геотекстиль под подготовку | выступ 200 мм за подошву | 49 м² |
Почитать и посчитать отдельно
Частые вопросы
Это бесплатно?
Да. Конструктор фундамента, закупка, схемы и 3D бесплатны. Регистрация нужна, только чтобы сохранить проект.
Это проектная документация?
Нет. Planerio — сервис расчёта стоимости и проверки конструкции. Схемы, разрезы и 3D показывают, как и что посчитано, чтобы было понятно, откуда каждое число. Проектную и рабочую документацию они не заменяют.
Сколько стоит фундамент для дома?
Зависит от типа, площади, грунта и региона. Конструктор считает объёмы по вашему плану и цены региона: бетон, арматуру, опалубку, гидроизоляцию, утепление, земляные работы, отмостку и работу бригады. Цены можно заменить своими.
Сколько бетона нужно на фундамент?
Объём считается по плану без двойного счёта пересечений стен: лента, плита, рёбра, ростверк и сваи — отдельными строками. В закупке — кубы к заказу с запасом.
Какие фундаменты можно посчитать?
Ленточный монолитный и из блоков ФБС, монолитную плиту, утеплённую шведскую плиту (УШП) и свайно-ростверковый — на винтовых и буронабивных сваях. Типы можно сравнить на одном плане.
Как учитывается глубина промерзания?
По выбранному городу: нормативная глубина из климатических данных и поправка на тепловой режим дома. Под отапливаемым домом расчётная глубина меньше нормативной — конструктор показывает обе и проверяет подошву.
Без геологии расчёт имеет смысл?
Да, как предварительный: глубина по промерзанию, армирование, объёмы и закупка. Проверки, которым нужны изыскания (осадка, грунтовые воды), отмечены отдельно — расчёт подскажет, что заказать у геологов.
Учитывается ли подвал?
Да: подвал или цокольный этаж меняет глубину, нагрузки, гидроизоляцию и опалубку по давлению бетона.
Можно ли взять план из планировщика дома?
Да. Откройте конструктор из проекта дома — стены, этажность и кровля подтянутся в расчёт нагрузок.
15 минут
Посчитайте свой фундамент
Размеры дома, город и грунт — остальное Planerio сделает сам.
