Забор, который выдержит ветер
Столбы, лаги и заполнение — под ветер вашего города. Planerio проверит сечение и заглубление столбов, разложит листы и кладку, посчитает ворота и калитку как изделие.
- Бесплатно
- 10 видов заполнения
- Ворота и калитка
Бетон под столбы · 0,56 м³
Столбы 80×80×2 · 9 шт.
Лаги 40×40×2 на сварке
Профлист С20 · 15 листов
Пример расчёта · забор 9 + 6 м, высота 2 м
- Столбы9 × 80×80×2
- Шаг столбовдо 2 м
- Профлист С2015 листов
- Калитка1 м
- Ветер на столб77 % несущей
56 719 ₽материалы, ориентировочно
Сплошной забор —
это парус
Ветер давит на полотно и гнёт столб у земли. Чем плотнее заполнение, тем толще нужен столб — «как у соседа» может не выдержать.
Заполнение
Забор 30 м, высота 2 м, ветровой район I, местность B. В конструкторе район берётся по вашему городу.
- до 80 % несущей способности — с запасом
- 80–100 % — на пределе
- больше 100 % — столб не выдержит
Сплошность — доля полотна, в которую упирается ветер: у профлиста 100 %, у штакетника около 60 %, у 3D-сетки и рабицы — 15 %.
- Сплошность
- 100 %
- Ветер на столб
- 3,08 кН
- Материалы
- 2 666 ₽/м
СП 20.13330.2016: давление ветра по п. 11.1, коэффициент надёжности 1,4 · проверка сечения — сталь С245, СП 16.13330.2017, п. 8.2.1
Ворота, кладка, рельеф —
тоже расчёт
Не только пролёты: всё, на чём обычно ошибаются при закупке.
Ворота и калитка
Изделие, а не «плюс ворота»
Рама, раскосы, петли, замок и доводчик — отдельными строками. Откатные ворота — с балкой, роликами и опорой.
Кирпичные столбы
Кладка по рядам
Раскладка кирпича по рядам, сердечник, лента под столбами и армирование — столько кирпича, сколько уйдёт в кладку.
Участок с уклоном
Ступенями или раскаткой
Пролёты идут ступенями или повторяют уклон — длина листов и столбов считается по рельефу каждой стороны.
Схемы к расчётуПлан участка, фасады
План участка, фасады
и узлы столбов
Схемы, разрезы и 3D объясняют расчёт: что посчитано, где и сколько. Это не проектная документация.
- Схемы в PDF
- Смета в Excel

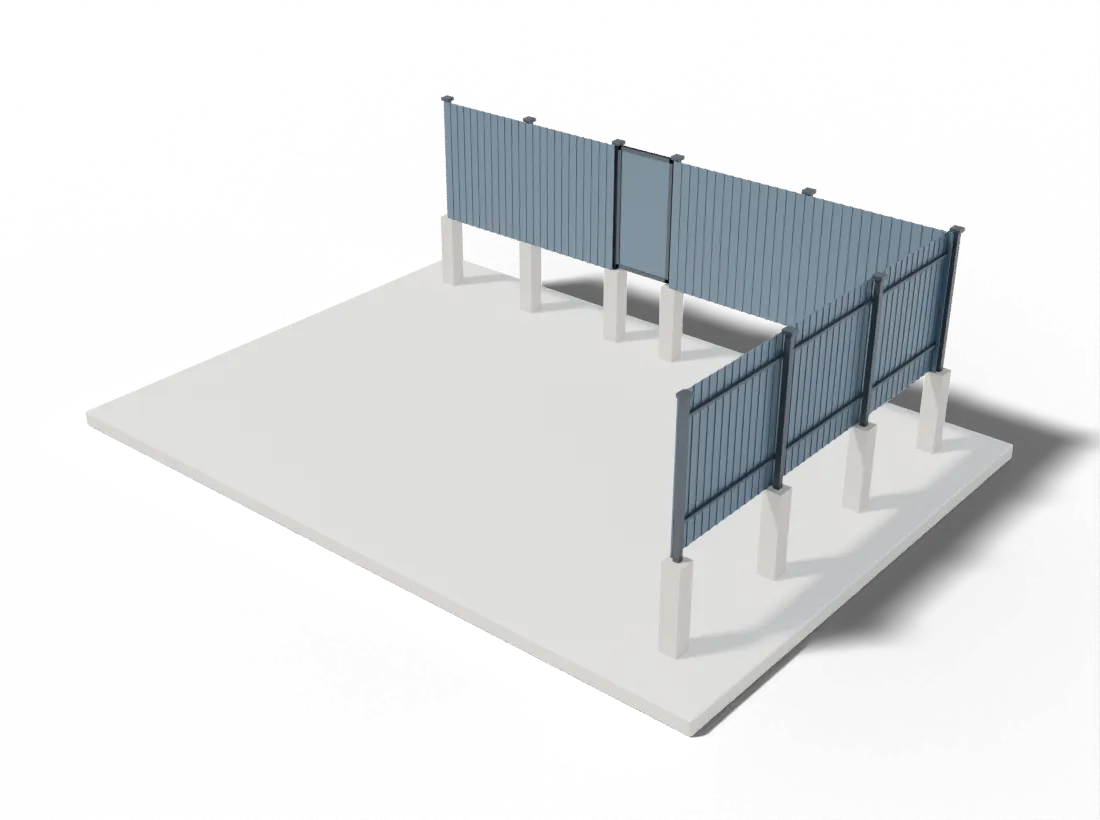

- 3D-модель

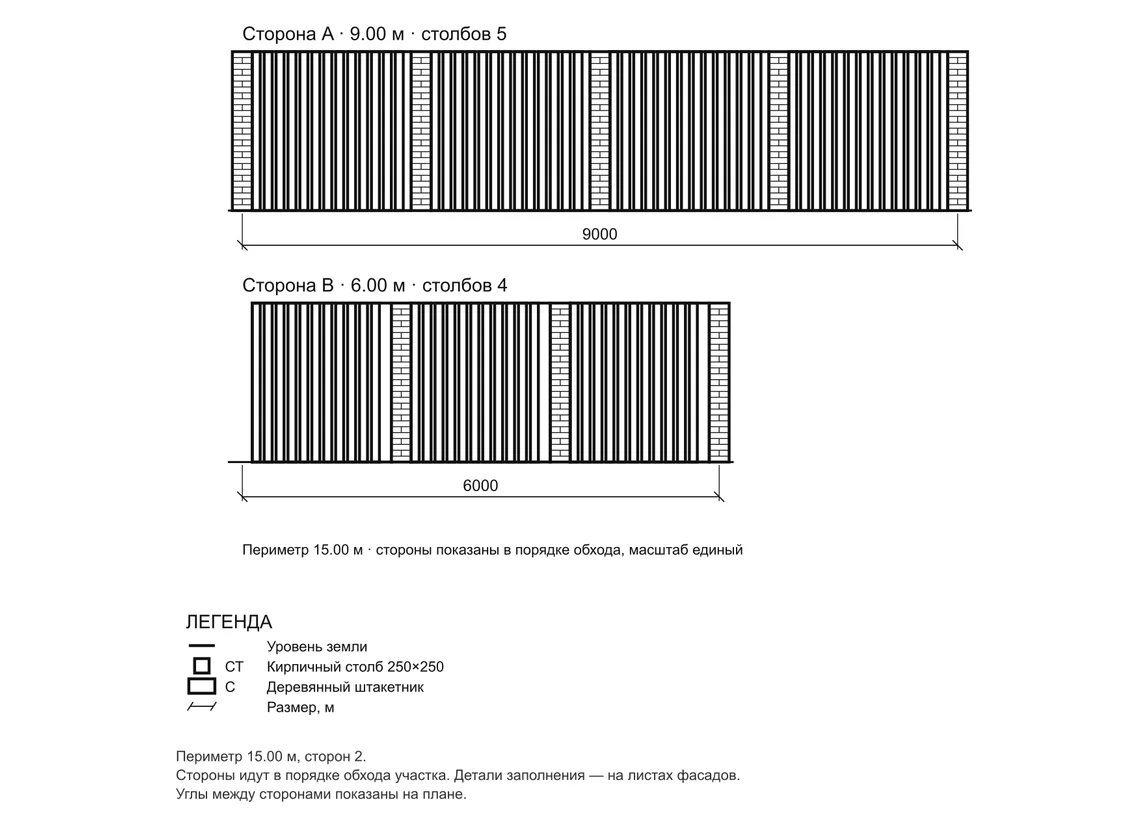

План по сторонамстолбы и пролёты
Фасад · сторона Aлисты и лаги

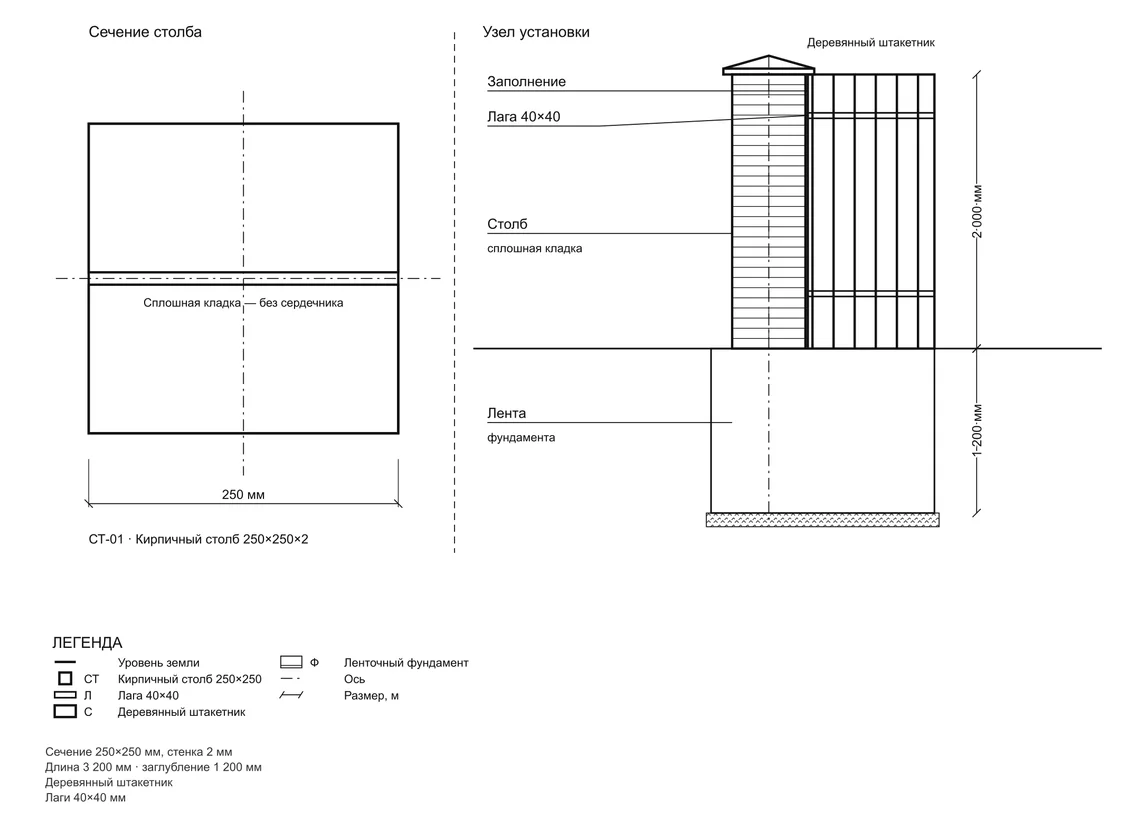

Столб и узел установкизаглубление

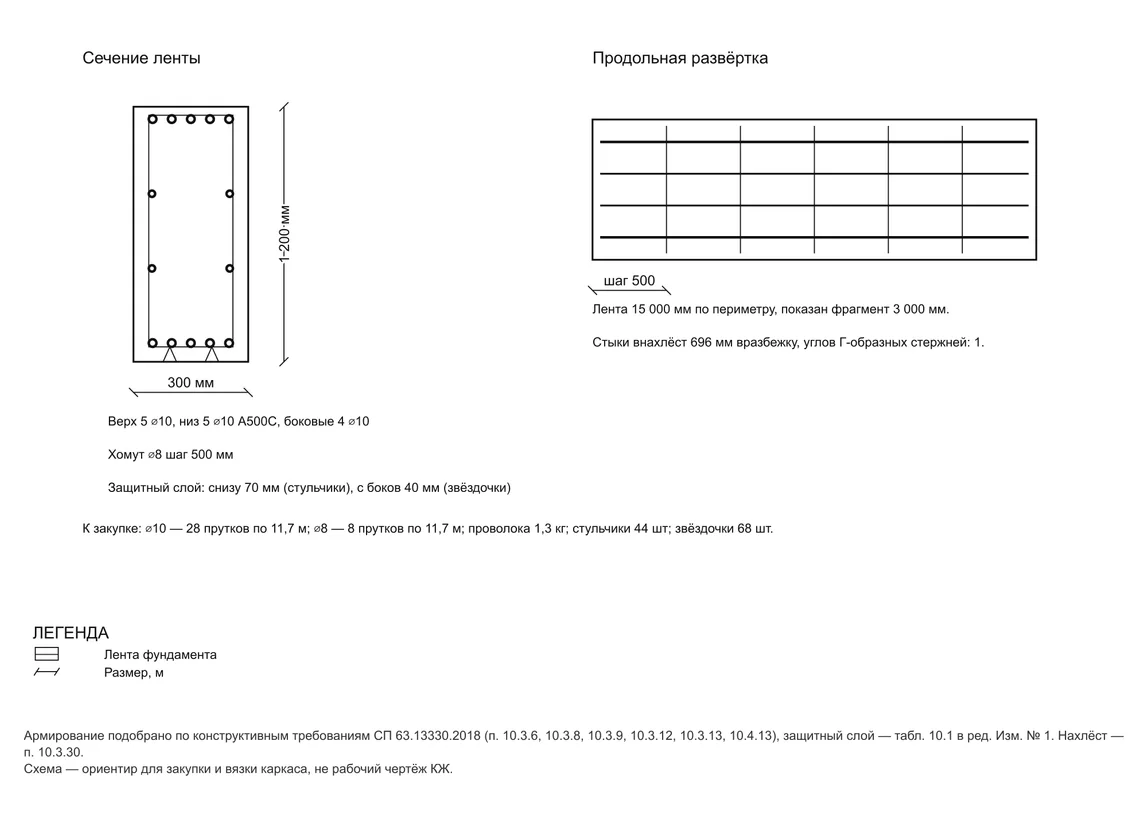

Лента под кладкуармирование

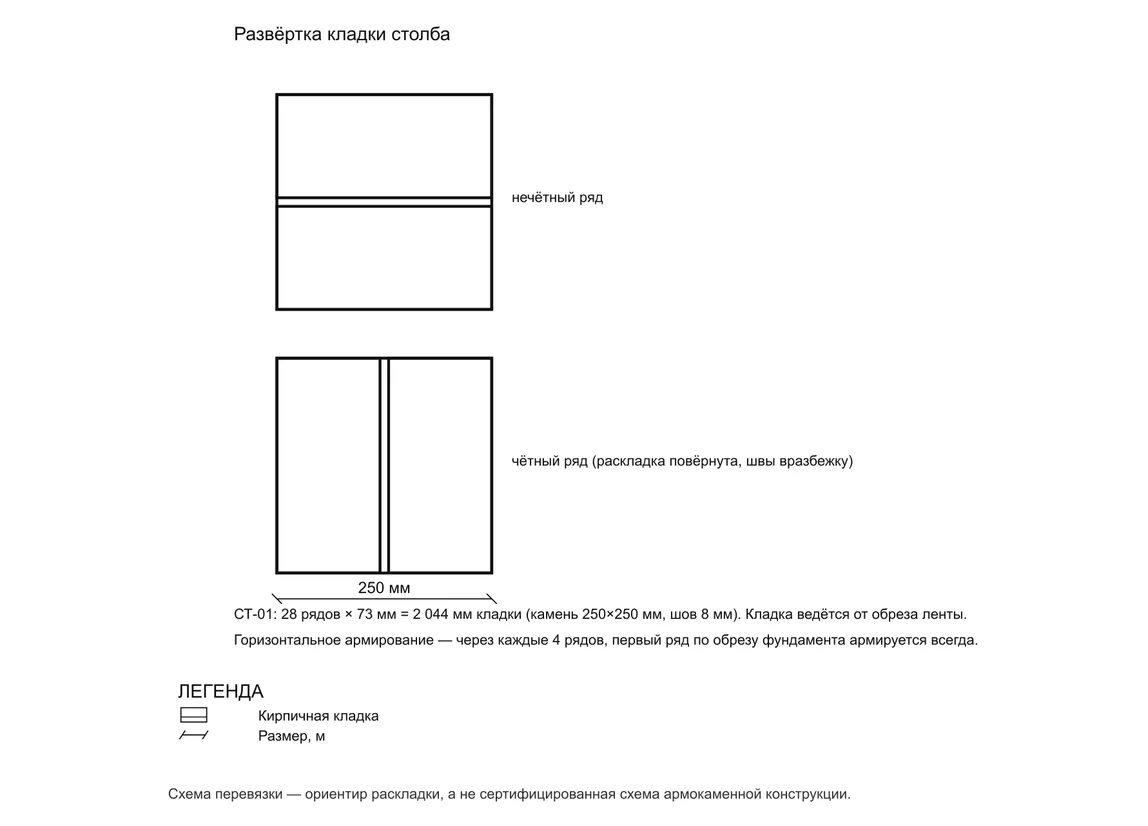

Развёртка кладкиряды кирпича Смета забора по позициям Труба профильная 80×80×2 мм 14 040 ₽ Труба профильная 40×40×2 мм 4 320 ₽ Профлист С20 21 750 ₽ Бетон B15 (М200) 4 010 ₽ Песок строительный 79 ₽ Заглушка пластиковая 80×80 мм 405 ₽ Саморез кровельный 4,8×19 мм с ЭПДМ-шайбой 735 ₽ Калитка с фурнитурой 9 980 ₽ Сварное соединение лаг со столбами 1 400 ₽ Итого материалы 56 719 ₽ Сметаориентировочно · свои цены
Закупка по хлыстам и листам
Трубы — по раскрою хлыстов 6 м, листы — по полезной ширине, бетон — по объёму лунок с запасом. Г-образный забор 9 + 6 м, высота 2 м с калиткой.
| Материал | Как посчитано | Количество |
|---|---|---|
| Труба профильная 80×80×2 мм | Столбы: 9 столбов. Нужно 28,8 м, покупаем 9 труб по 6 м = 54 м, обрезки 87,5 % | 54 м |
| Труба профильная 40×40×2 мм | Лаги: 6 отрезков по пролётам. Нужно 27,8 м, покупаем 6 труб по 6 м = 36 м, обрезки 29,3 % | 36 м |
| Профлист С20 с полимерным покрытием, лист 2000 мм | Лист высотой 2 м, полезная ширина 1,1 м, покрытие полиэстер | 15 шт. |
| Бетон B15 (М200) | Бетон B15 под столбы: геометрический объём лунок под опоры, запас на укладку ×1.05 | 0,557 м³ |
| Песок строительный | Подсыпка на дно лунок: 100 мм в каждой лунке | 0,044 м³ |
| Заглушка пластиковая 80×80 мм | 9 шт под профиль 80×80 мм | 9 шт. |
| Саморез кровельный 4,8×19 мм с ЭПДМ-шайбой | Крепёж заполнения к лаге: 8 шт/м² профлиста, запас на подрезку ×1.1 | 245 шт. |
| Труба профильная каркаса ворот 40×40×2 мм | 1 проём, створок 1: 5 деталей рамы (стойки, ригели, раскосы). Соединение — сварка. Нужно 8,2 м, покупаем 2 трубы по 6 м = 12 м, обрезки 45,7 % | 12 м |
| Обшивка полотна ворот и калиток | 1 проём, площадь по свету проёма; материал — как у пролётов забора | 2 м² |
| Сварное соединение лаг со столбами | 4 шва на лагу (два конца, по 2 шва на конец) | 56 шт. |
Почитать и посчитать отдельно
Частые вопросы
Это бесплатно?
Да. Конструктор забора, смета, раскрой, схемы и 3D бесплатны. Регистрация нужна, только чтобы сохранить проект.
Это проектная документация?
Нет. Planerio — сервис расчёта стоимости и проверки конструкции. Схемы, разрезы и 3D показывают, как и что посчитано, чтобы было понятно, откуда каждое число. Проектную и рабочую документацию они не заменяют.
Как учитывается ветер?
По ветровому району вашего города и типу местности: давление ветра, сплошность заполнения и коэффициент надёжности по СП 20. Конструктор показывает загрузку самого нагруженного столба и сечения, которые проходят.
Как рассчитать количество столбов для забора?
По длине сторон и шагу опор. Конструктор расставляет столбы по контуру, включая углы, ворота и калитку, и проверяет их сечение под ветер.
Как рассчитать бетон под столбы забора?
Объём смеси ≈ число столбов × площадь скважины × глубина заделки. Конструктор считает кубатуру вместе с опорами — с запасом к заказу.
Какие заполнения можно посчитать?
Профнастил, металлический и евроштакетник, дерево, жалюзи, ранчо, плетёнку, 3D-сетку, рабицу и кирпичную кладку. Стороны можно заполнить по-разному.
Это калькулятор стоимости забора под ключ?
Нет. Конструктор собирает смету материалов по вашим ценам и оценку работ. Это не прайс бригады «под ключ».
Можно ли нарисовать проект забора онлайн?
Да: задаёте контур участка, ворота и калитку — получаете план, схемы и смету расходов.
